Устройство защиты от скачков напряжения Hunter DUAL-S

Устройство защиты от скачков напряжения Hunter DUAL-S

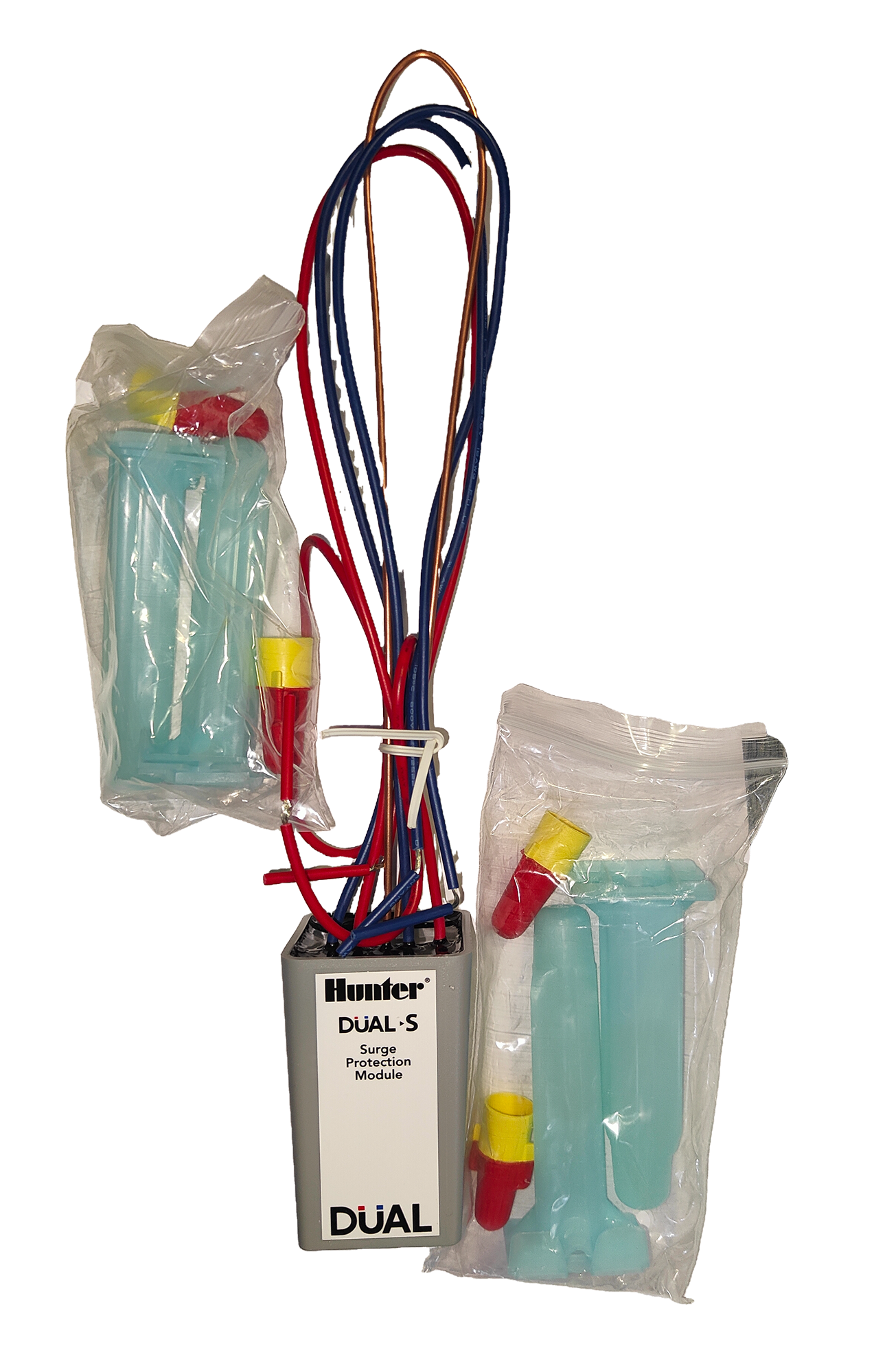

Hunter DUAL-S-S — это ограничитель перенапряжений для двухпроводных декодерных линий систем автополива. Устройство устанавливается последовательно в разрыв двухпроводной линии (in-line) и защищает тракт датчиков/декодеров от импульсных перенапряжений и наводок. Монтаж выполняется в клапанном боксе с технологическим запасом провода, после чего линия снова сращивается через красно-синие пары проводов устройства.

Ключевые преимущества

• Профилактика аварий и простоев: рекомендуется ставить защиту регулярно по трассе и обязательно на конце каждой двухпроводной линии, что снижает риск отказов от грозовых и коммутационных импульсов.
• Простая интеграция: устройство монтируется в клапанном боксе, предусмотрен запас ~1,5 м провода (по 0,75 м с каждой стороны) для удобства работы и сращивания.
• Корректное заземление по стандарту: использование медной пластины 100×1000 мм или стержня 2,5 м, установка заземляющего электрода не ближе 2,5 м от трассы и под прямым углом к направлению линии.

Рекомендуемая схема размещения

• Ставьте DUAL-S с заземлением минимум каждые 12 декодеров или через каждые 300 м кабеля; в зонах с высокой грозовой активностью — чаще.
• Всегда устанавливайте один ограничитель на конце двухпроводной линии (end-of-line termination).

Монтаж и заземление

• Отключите питание двухпроводной линии; переведите ползун-защелку контроллера вправо перед сращиванием.
• Разместите устройство в клапанном боксе, оставьте ~1,5 м запаса провода, разрежьте линию в середине петли и выполните сращивание красно-синих пар через влагозащитные соединители.
• Подключите заземление медной пластиной 100×1000 мм или медненным стержнем 2,5 м; располагайте заземляющий электрод не менее чем в 2,5 м от трассы и под 90° к направлению кабеля. Не устанавливайте заземляющий стержень в той же коробке, что и ограничитель.

Совместимость и область применения

• Двухпроводные декодерные системы управления поливом Hunter (двухпроводной тракт «red/blue»).
• Защита длинных линий, узлов ответвлений и конечных участков (end-of-line) в орошении.

Технические характеристики

Все требования по размещению, сращиванию и заземлению приведены в официальной инструкции Hunter для устройств серии Dual-S, инструкция прикреплена файлом в карточке товара.
